經常有客戶咨詢，管網氣體滅火系統的噴頭的工作壓力是多大，由于有管網氣體滅火系統的壓力要經過管網確定，每個防護區的壓力計算結果都會不同，但都應滿足規范對噴頭最低工作壓力的要求，因此，可以通過規范的要求，反推噴頭的工作壓力最低值。

七氟丙烷滅火系統規范要求

3.3.16 七氟丙烷氣體滅火系統的噴頭工作壓力的計算結果，應符合下列規定：

1 一級增壓儲存容器的系統Pc ≥0.6（MPa，絕對壓力）；

2 二級增壓儲存容器的系統Pc ≥0.7（MPa，絕對壓力）；

3 三級增壓儲存容器的系統Pc ≥0.8（MPa，絕對壓力）。

IG541系統規范要求

3.4.9 IG541混合氣體滅火系統的噴頭工作壓力的計算結果，應符合下列規定：

1 一級充壓（15MPa）系統， Pc≥2.0（MPa，絕對壓力）；

2 二級充壓（20MPa）系統， Pc≥2.1（MPa，絕對壓力）。

注：Pc——噴頭工作壓力。

二氧化碳滅火系統規范要求

4.0.7 噴頭入口壓力（絕對壓力）計算值：高壓系數不應小于1.4MPa，低壓系統不應小于1.0MPa。

絕對壓力與相對壓力

注意上述關于壓力的表述，都是絕對壓力，絕對壓力與相對壓力的關系如下：

絕對壓力是指直接作用于容器或物體表面的壓力，即物體承受的實際壓力，其零點為絕對真空，符號為Pabs。包圍在地球表面一層很厚的大氣層對地球表面或表面物體所造成的壓力稱為“大氣壓”，符號為B；

用壓力表、真空表、U形管等儀器測出來的壓力叫“表壓力”（又叫相對壓力），“表壓力”以大氣壓力為起點，符號為Pg。絕對壓力、大氣壓和表壓力三者之間的關系是：

Pg = Pabs - B。

標準大氣壓一般為0.1MPa，假定在一個標準大氣壓的情況下，如果用壓力表檢測噴頭處的壓力，檢測的噴頭壓力Pg = Pabs – 0.1（單位MPa）。

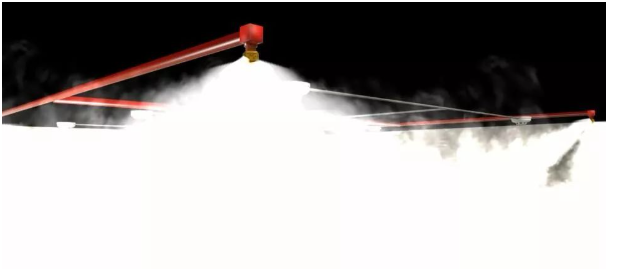

噴頭的工作壓力

噴頭的工作壓力，與防區的噴頭布置形式，管道走向，大小等因素息息相關。

1、同一防護區，采用的官網布置方式不同，管徑不同，都會影響壓力計算結果；

2、如果不是均衡系統，同一防護區內的噴頭的工作壓力也會有所不同。

每個管網氣體滅火系統的官網都要經過壓力計算，滿足規范要求。假定以滿足規范最低要求，則噴頭的工作壓力（表壓）分別如下：

七氟丙烷滅火系統

一級增壓系統為2.5MPa，一般用于柜式裝置，其噴頭的工作壓力應大于等于0.6 - 0.1 = 0.5MPa。

二級增壓系統為4.2MPa，其噴頭的工作壓力應大于等于0.7-0.1 =0.6MPa；

三級增壓系統為5.6MPa，其噴頭的工作壓力應大于等于0.8 – 0.1 = 0.7MPa；

IG541滅火系統

一級增壓為15MPa，其噴頭的工作壓力應大于等于2.0 – 0.1 = 1.9MPa；

二級增壓為20MPa，其噴頭的工作壓力應大于等于2.1 – 0.1 = 2.0MPa。

二級增壓的IG541系統在國內應用少，國產設備基本上沒有生產這個壓力等級的設備，只有少數進口設備。

二氧化碳滅火系統

高壓系數不應小于1.4 -0.1 = 1.3MPa；

低壓系統不應小于1.0 – 0.1 =0.9MPa。

注：以上噴頭的以環境溫度20℃，1個標準大氣壓的情況下的估算值，供參考值。
