自然排煙開窗面積計算實例

工程概況

某公共建筑，地上5層，建筑面積5000㎡，設計采用自然排煙系統。

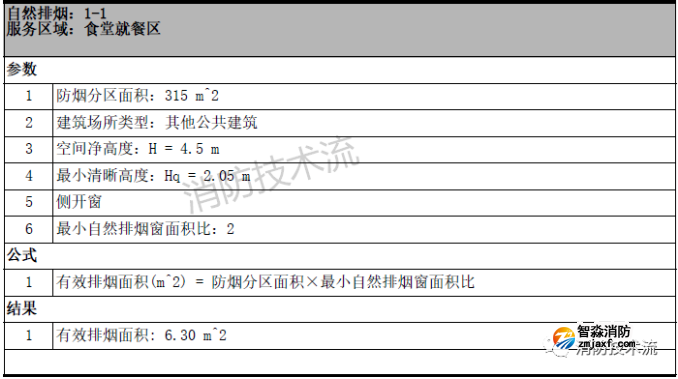

一、首層食堂就餐區

防煙分區面積：315㎡

空間凈高度H：4.5m

最小清晰高度Hq ：2.05 m

自然排煙開窗方式：側開窗

最小自然排煙窗面積比：2

有效排煙面積(㎡) = 防煙分區面積×最小自然排煙窗面積比

有效排煙面積: 6.3㎡

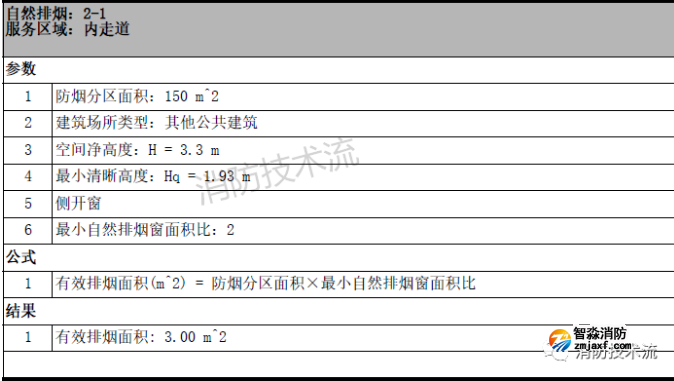

二、長度大于20m內走道

防煙分區面積：150㎡

空間凈高度H：3.3m

最小清晰高度Hq ：1.93 m

自然排煙開窗方式：側開窗

最小自然排煙窗面積比：2

有效排煙面積(㎡) = 防煙分區面積×最小自然排煙窗面積比

有效排煙面積: 3㎡

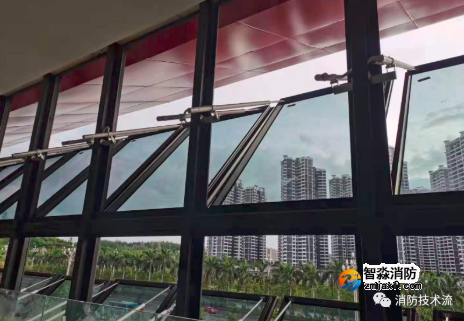

注：自然排煙窗應設置手動開啟裝置，設置在高位不便于直接開啟的自然排煙窗，應設置距地面高度1.3m?1.5 m的手動開啟裝置。凈空高度大于9m的中庭、建筑面積大于2000㎡的營業廳、展覽廳、多功能廳等場所，還應設置集中手動開啟裝置和自動開啟設施。
