一、系統分類

1. 二氧化碳滅火系統按應用方式可分為全淹沒滅火系統和局部應用滅火系統。全淹沒滅火系統應用于撲救封閉空間內的火災；局部應用滅火系統應用于撲救不需封閉空間條件的具體保護對象的非深位火災。

2. 全淹沒滅火系統指在規定的時間內，向防護區噴射一定濃度的二氧化碳，并使其均勻地充滿整個防護區的滅火系統。

3. 局部應用滅火系統指向保護對象以設計噴射率直接噴射二氧化碳，并持續一定時間的滅火系統。

4. 組合分配系統指用一套二氧化碳儲存裝置保護兩個或兩個以上防護區或保護對象的滅火系統。



二、防護區設置要求

1. 采用全淹沒滅火系統的防護區，應符合下列規定：

1）對氣體、液體、電氣火災和固體表面火災，在噴放二氧化碳前不能自動關閉的開口，其面積不應大于防護區總內表面積的3%，且開口不應設在底面。

2)對固體深位火災，除泄壓口以外的開口，在噴放二氧化碳前應自動關閉。

3)防護區的圍護結構及門、窗的耐火極限不應低于0.50h，吊頂?shù)哪突饦O限不應低于0.25h，圍護結構及門窗的允許壓強不宜小于1200Pa。

4)防護區用的通風機和通風管道中的防火閥，在噴放二氧化碳前應自動關閉。

2. 采用局部應用滅火系統的保護對象,應符合下列規定：

1)保護對象周?chē)目諝饬鲃?dòng)速度不宜大于3m/s。必要時，應采取擋風措施。

2)在噴頭與保護對象之間，噴頭噴射角范圍內不應有遮擋物。

3)當保護對象為可燃液體時，液面至容器緣口的距離不得小于150mm。

4)啟動釋放二氧化碳之前或同時，必須切斷可燃、助燃?xì)怏w的氣源。

3. 對于全淹沒二氧化碳滅火系統，防護區應設置泄壓口，并宜設在外墻上，其高度應大于防護區凈高的2/3。當防護區設有防爆泄壓孔時，可不單獨設置泄壓口。

4. 其他要求

1）防護區內應設火災聲報警器，必要時，可增設光報警器。防護區的入口處應設置火災聲、光報警器。報警時間不宜小于滅火過程所需的時間，并應能手動切除報警信號。

2）防護區應有能在30s內使該區人員疏散完畢的走道與出口。在疏散走道與出口處，應設火災事故照明和疏散指示標志。

3）防護區入口處應設滅火系統防護標志和二氧化碳噴放指示燈。

4）當系統管道設置在可燃?xì)怏w、蒸氣或有爆炸危險粉塵的場所時，應設防靜電接地。

5）地下防護區和無窗或固定窗扇的地上防護區，應設機械排風裝置。

6）防護區的門應向疏散方向開啟，并能自動關閉；在任何情況下均應能從防護區內打開。

7）設置滅火系統的防護區的入口處明顯位置應配備專用的空氣呼吸器或氧氣呼吸器。



三、系統設計

1. 一般規定

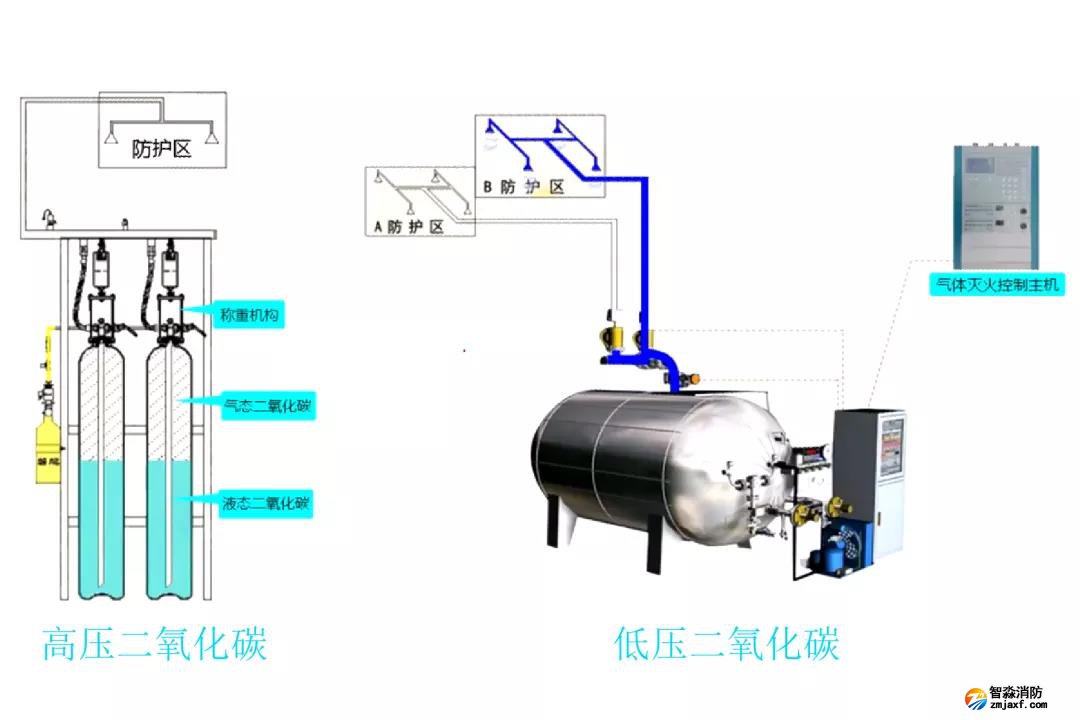

1）二氧化碳滅火系統按滅火劑儲存方式可分為高壓系統和低壓系統。管網起點計算壓力（絕對壓力）；高壓系統應取5.17MPa，低壓系統應取2.07MPa。

2）對于全淹沒滅火系統，當防護區的環境溫度超過100℃時，二氧化碳的設計用量應在規范計算值的基礎上每超過5℃增加2%；當防護區的環境溫度低于-20℃時，二氧化碳的設計用量應在規范計算值的基礎上每降低1℃增加2%。

3）局部應用滅火系統的設計可采用面積法或體積法。當保護對象的著火部位是比較平直的表面時，宜采用面積法；當著火對象為不規則物體時，應采用體積法。

4）二氧化碳全淹沒滅火系統不應用于經常有人停留的場所。

2. 儲存量

1）組合分配系統的二氧化碳儲存量，不應小于所需儲存量最大的一個防護區或保護對象的儲存量。

2）當組合分配系統保護5 個及以上的防護區或保護對象時，或者在48h 內不能恢復時，二氧化碳應有備用量，備用量不應小于系統設計的儲存量。對于高壓系統和單獨設置備用量?jī)?chǔ)存容器的低壓系統，備用量的儲存容器應與系統管網相連，應能與主儲存容器切換使用。

3. 滅火濃度（全淹沒滅火系統）

1）二氧化碳設計濃度不應小于滅火濃度的1.7倍，并不得低于34%。可燃物的二氧化碳設計濃度可按規范規定確定。

2）當防護區內存有兩種及兩種以上可燃物時， 防護區的二氧化碳設計濃度應采用可燃物中最大的二氧化碳設計濃度。

4. 滅火劑噴放時間

1）全淹沒滅火系統二氧化碳的噴放時間不應大于1min。當撲救固體深位火災時，噴放時間不應大于7min，并應在前2min內使二氧化碳的濃度達到30%。

2）局部應用滅火系統的二氧化碳噴射時間不應小于0.5min。對于燃點溫度低于沸點溫度的液體和可熔化固體的火災，二氧化碳的噴射時間不應小于1.5min。



四、系統組件

1. 儲存容器

1）高壓系統的儲存裝置應由儲存容器、容器閥、單向閥、滅火劑泄漏檢測裝置和集流管等組成，并應符合下列規定：

• 儲存容器的工作壓力不應小于15MPa，儲存容器或容器閥上應設泄壓裝置，其泄壓動作壓力應為19MPa±0.95MPa。
• 儲存容器中二氧化碳的充裝系數應按國家現行《氣瓶安全監察規程》執行。
• 儲存裝置的環境溫度應為0℃～49℃。



2）低壓系統的儲存裝置應由儲存容器、容器閥、安全泄壓裝置、壓力表、壓力報警裝置和制冷裝置等組成，并應符合下列規定：

• 儲存容器的設計壓力不應小于2.5MPa，并應采取良好的絕熱措施。儲存容器上至少應設置兩套安全泄壓裝置，其泄壓動作壓力應為2.38MPa±0.12MPa。
• 儲存裝置的高壓報警壓力設定值應為2.2MPa，低壓報警壓力設定值應為1.8MPa。
• 儲存容器中二氧化碳的裝置系數應按國家現行《固定式壓力容器安全技術監察規程》執行。
• 容器閥應能在噴出要求的二氧化碳量后自動關閉。
• 儲存裝置應遠離熱源，其位置應便于再充裝，其環境溫度宜為-23℃～49℃



3）儲存裝置應具有滅火劑泄漏檢測功能，當儲存容器中充裝的二氧化碳損失量達到其初始充裝量的10%時，應能發出聲光報警信號并及時補充。

4）不具備自然通風條件的儲存容器間，應設機械排風裝置，排風口距儲存容器間地面高度不宜大于0.5m，排出口應直接通向室外，正常排風量宜按換氣次數不小于4次/h確定，事故排風量應按換氣次數不小于8次/h確定。

2. 選擇閥

1）在組合分配系統中，每個防護區或保護對象應設一個選擇閥。選擇閥應設置在儲存容器間內，并應便于手動操作，方便檢查維護。選擇閥上應設有標明防護區的銘牌。

2）選擇閥可采用電動、氣動或機械操作方式。選擇閥的工作壓力：高壓系統不應小于12MPa，低壓系統不應小于2.5MPa。

3）系統在啟動時，選擇閥應在二氧化碳儲存容器的容器閥動作之前或同時打開；采用滅火劑自身作為啟動氣源打開的選擇閥，可不受此限。

3. 噴頭

1）全淹沒滅火系統的噴頭布置應使防護區內二氧化碳分布均勻，噴頭應接近天花板或屋頂安裝。

2）設置在有粉塵或噴漆作業等場所的噴頭，應增設不影響噴射效果的防塵罩。

4. 管道及附件

1）管道可采用螺紋連接、法蘭連接或焊接。公稱直徑等于或小于80mm的管道，宜采用螺紋連接；公稱直徑大于80mm的管道，宜采用法蘭連接。

2）二氧化碳滅火劑輸送管網不應采用四通管件分流。

3）管網中閥門之間的封閉管段應設置泄壓裝置，其泄壓動作壓力；高壓系統應為15MPa±0.75MPa，低壓系統應為2.38MPa±0.12MPa。



五、系統控制

1. 二氧化碳滅火系統應設有自動控制、 手動控制和機械應急操作三種啟動方式；當局部應用滅火系統用于經常有人的保護場所時可不設自動控制。

2. 當采用火災探測器時， 滅火系統的自動控制應在接收到兩個獨立的火災信號后才能啟動。根據人員疏散要求，宜延遲啟動，但延遲時間不應大于30s。

3. 手動操作裝置應設在防護區外便于操作的地方，并應能在一處完成系統啟動的全部操作。局部應用滅火系統手動操作裝置應設在保護對象附近。

4. 對于采用全淹沒滅火系統保護的防護區，應在其入口處設置手動、自動轉換控制裝置；有人工作時，應置于手動控制狀態。

5. 二氧化碳滅火系統的供電與自動控制應符合現行國家標準《火災自動報警系統設計規范》的有關規定。當采用氣動動力源時，應保證系統操作與控制所需要的壓力和用氣量。
